10L陶瓷浆料真空搅拌脱泡机厂家

在电子陶瓷、结构陶瓷的成型工艺里，浆料质量决定坯体质量，而气泡是浆料中最顽固的隐患。氧化铝、氮化硅、碳化硅等陶瓷浆料固含量高、粘度大，粉体在分散搅拌时极易裹入气体，形成大量肉眼难辨的微米级气泡。这些气泡一旦带入流延、注浆或凝胶成型环节，轻则在坯体表面留下针孔、凹坑，重则在烧结后形成气孔缺陷，直接拉低产品的致密度、介电性能与力学强度。很多厂家换过分散机、延长过静置时间，气泡问题依然反复，根子出在脱泡方式与浆料特性不匹配上。

一、陶瓷浆料的气泡难点

第一难，气泡"锁"在高粘体系里。陶瓷浆料固含量常达60wt%～75wt%，粘度普遍在5000～20000mPa·s，气泡被稠厚浆料包裹，浮力远不足以挣脱，靠静置自然上浮，几十小时都排不干净。

第二难，微米级气泡体积小、界面稳定。陶瓷粉体比表面积大，气泡壁上还会附着颗粒形成"桥接"，表面张力把气泡越"抱"越紧，常规机械搅拌不仅破不了泡，高速搅拌反而持续卷入新空气，越搅气泡越多。

第三难，传统手段各有短板：超声波脱泡只对薄层小容量有效，面对10L级别的浓稠浆料作用有限；抽真空但不搅拌，浆料静止时表层先结皮，内部气泡排不出来。对研发打样和小批量生产而言，需要的是"真空+动态搅拌"协同的专用设备。

二、天行健机电10L解决方案

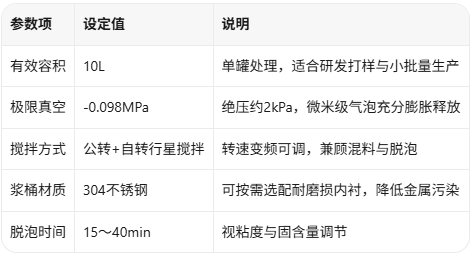

天行健机电针对陶瓷浆料特性，提供10L真空搅拌脱泡机（TN-JB系列10L机型），采用公转+自转行星搅拌与高真空脱泡联动的方式：一边在真空环境下让气泡内外压差骤增、体积膨胀加速上浮，一边通过行星搅拌不断翻新浆料表面、剪切破除大气泡，双向同步，把静置数小时的脱泡过程压缩到几十分钟。设备核心参数如下：

三、试样过程与结果

某电子陶瓷企业（氧化铝流延浆料，固含量70wt%、粘度约8000mPa·s）到天行健机电现场试样，用同一批浆料做平行对比：一组常压搅拌后静置脱泡24小时，一组直接进入10L真空搅拌脱泡机处理30分钟。本次试样实测结果：静置组浆料密度提升有限，流延坯体表面仍可见散布针孔；真空搅拌组出料时浆料表面光滑无明显气泡上浮，坯体针孔目视基本消除，浆料密度较处理前提升约1.8%，批次间状态一致。客户随后确认引入该设备用于流延前的浆料标准化处理。

四、技术解读

真空脱泡的本质是制造压差：抽真空后气泡内部仍近似一个大气压，外部却降到2kPa左右，气泡体积瞬间膨胀数十倍，浮力同步放大，从而挣脱浆料束缚加速上浮。行星搅拌的作用在于两点：其一，持续翻动浆料、更新自由液面，让深层气泡有"出路"；其二，自转桨叶的剪切力把大气泡剪碎成小气泡，小气泡在真空中反而排得更快，两者叠加显著提高脱泡效率。需要注意的是，搅拌转速并非越高越好，高粘度陶瓷浆料宜采用中低速运行，避免重新卷气，这也是设备支持变频调速的意义所在。

五、FAQ

问：10L容量适合什么场景？

答：研发打样、配方筛选和小批量生产最合适。若后续放量，天行健机电另有50L及以上机型可选，工艺参数可直接平移放大。

问：粘度超过10000mPa·s的浓稠浆料能脱干净吗？

答：可以，本次试样的8000mPa·s浆料30分钟即达稳定状态；更高粘度建议适当延长脱泡时间或提高真空度，具体可通过来料试样验证。

问：陶瓷粉体磨蚀性强，设备耐用性如何？

答：桨叶与浆桶均为不锈钢材质并做表面硬化处理，易损件支持快拆更换，厂家提供定期点检与备件方案。

对陶瓷浆料而言，脱泡不是"锦上添花"，而是决定坯体致密度与烧结成品率的基础工序。天行健机电以10L真空搅拌脱泡机为切口，把高粘浆料的脱泡难题变成可控、可复现的标准工艺——天行健机电，让品质成为必然。有试样需求的朋友，可联系18898765349。
