半导体LED在线脱泡机厂家：半导体封装胶在线连续脱泡方案

气泡空洞——半导体封装的"致命缺陷"

在半导体封装工艺中，封装胶（环氧树脂、有机硅等）承担着保护芯片、应力缓冲和散热传导的多重功能。而封装胶中一旦残留气泡，就会在固化后形成内部空洞，后果是致命的：空洞导致散热不良，芯片局部热点温度急剧升高；热量聚集引发芯片失效，严重时功能损坏、产品报废；更棘手的是，空洞还会导致可靠性测试不合格——温度循环、高温高湿、热冲击等试验中，空洞处应力集中引发分层和裂纹，产品无法通过可靠性认证。对LED封装、功率器件封装等高要求场景而言，封装胶的脱泡质量，直接决定产品的生死。

半导体封装胶的脱泡挑战

半导体封装胶的脱泡，远比普通工业胶水脱泡严苛，面临三重挑战：

中高粘度胶水难脱泡。 封装胶粘度通常处于中高区间，尤其是高填充率的导电银胶、荧光胶，粘度可达数万毫帕秒。气泡在高粘介质中上浮阻力大，必须依靠高真空配合薄层化处理才能有效去除。

气泡残留要求极其严苛。 半导体封装对气泡残留的容忍度以微米计，要求残留微泡＜5μm。常规设备残留的微泡在封装胶中同样会形成空洞隐患，必须采用高端脱泡工艺才能达标。

量产连续化需求。 封装产线节拍快、单机台连续作业时间长，脱泡环节必须与点胶机同步连续运行，任何批次波动或停机等待都会拖累整线产能。

在线脱泡机方案：三项硬指标

针对上述挑战，适配半导体封装的在线脱泡机需达到三项硬指标：

除泡率≥99%。 高端机型采用多级薄膜展开与高真空联动的脱泡结构，将胶水在真空腔内摊薄成极薄的液膜，最大限度暴露气泡，实现除泡率≥99%的极致脱泡效果。

残留微泡＜5μm。 通过深真空（-99kPa级）与薄层化设计的协同作用，将胶水中的微米级气泡充分释放，确保脱泡后胶水中的残留气泡小于5μm，满足封装工艺的严苛要求。

闭环稳压确保脱泡一致性。 设备配置真空度闭环稳压控制系统，实时监测并稳定真空腔压力，消除供料波动、批次差异带来的脱泡效果波动，确保每一滴胶水的脱泡状态高度一致。

封装产线的接入方式

在封装产线中，在线脱泡机的最佳接入位置是点胶机前端：胶水经供料系统输送后，先进入在线脱泡机完成连续真空脱泡，脱泡后的胶水直接供给点胶头进行点胶，中间不经过储胶罐暂存或开放式转运环节。

这一布局的核心价值在于"避免二次气泡"。传统流程中，胶水脱泡后需要转移、暂存、再供料，转移过程的搅拌、泵送剪切会再次卷入气体，使前道脱泡前功尽弃。在线脱泡机紧贴点胶前端，胶水脱泡后数秒内即被使用，彻底切断二次气泡的引入路径，确保到达点胶头的胶水始终处于最佳脱泡状态。

半导体行业适配配置

针对半导体车间的洁净与追溯要求，在线脱泡机还需具备三项适配配置：

316L卫生级材质。 接触胶水的部件全部采用316L不锈钢，耐腐蚀、不析出金属离子，避免污染封装胶，保障产品纯度。

精密温控。 胶水粘度对温度敏感，设备配置精密温控系统，将胶水温度稳定在工艺窗口内，保证粘度一致、点胶量精准，防止温度波动影响脱泡与点胶效果。

MES对接数据追溯。 设备数据接口与MES系统对接，脱泡温度、真空度、处理量等参数自动上传，实现全流程数据追溯，满足半导体行业严苛的工艺追溯与质量管控要求。

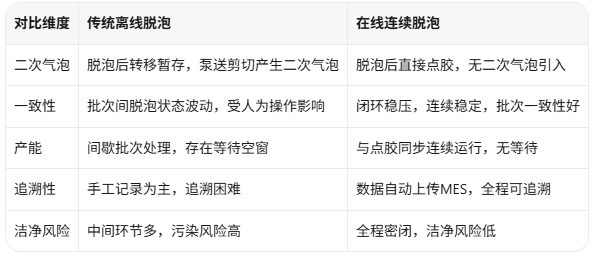

与传统离线脱泡方案的对比

离线脱泡方案在产能、一致性和洁净控制上的劣势，在大规模量产场景下被急剧放大。选择半导体LED在线脱泡机厂家时，应重点考察设备的除泡率、残留气泡控制能力与数据追溯体系，以可靠性为第一准则，让封装胶的每一滴都经得起可靠性测试的检验。
