果冻蜡机械消泡器厂家推荐：果冻蜡气泡浑浊与成品不通透源头脱泡实测

香薰蜡烛、工艺摆件用的高透果冻蜡，卖点只有一个字——"透"。果冻蜡以矿物油加凝胶剂（SEBS/TPR类热塑性弹性体）高温熔融成胶，晶莹如冻、透光如玻璃，是果冻蜡烛与香薰摆件的核心材料。但生产环节最怕气泡：胶液粘度高、搅拌必裹气，灌装再卷一次气，成品里悬浮的微气泡让整杯蜡发白浑浊，"果冻感"直接塌方。本次试样实测来自华南一家香薰蜡烛厂：其果冻蜡经天行健机电TN-JB50双轴行星真空脱泡器（1L桶容）小试后，蜡液含气率从0.8%降到0.03%以下，静置脱泡时间从6h压到0.5h，成品可见气泡基本清零，透光质感回归稳定。

一、果冻蜡的气泡困扰，卡在"裹气快、排泡慢、卖点毁"三处

复盘这家蜡烛厂的果冻蜡工艺，气泡缺陷集中在三处：

①熔蜡混料阶段大量裹气。矿物油与凝胶剂需在90~110℃长时间搅拌熔融，蜡液粘度高，搅拌桨一转就卷入空气；降温增稠后微气泡上浮极慢，稳定悬浮在胶体里，形成"雾状"含气层。

②灌装转移阶段二次裹气。熔蜡罐→储蜡桶→灌装头的多次倾倒转移再次卷气，气泡附着在透明杯壁上、悬浮在蜡体中；部分厂家靠人工搅拌"赶泡"，反而越搅越多。

③残留气泡直接毁掉"晶莹剔透"卖点。果冻蜡成品全靠透光吃饭，肉眼可见的气泡与浑浊让产品降级为处理品；自然静置脱泡需4~6h，蜡液随等待降温凝固，又要回炉重熔，节拍被卡、能耗白白烧掉。

二、试样方案：把真空脱泡嵌进灌装前一段

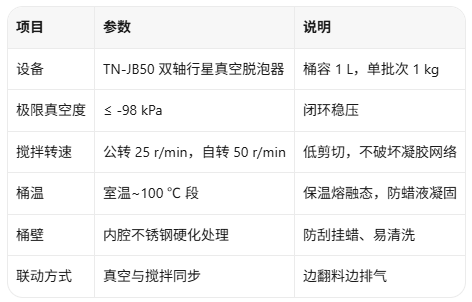

针对"先把蜡液本体气源清零、再让灌装端少带入"的思路，本次试样用天行健机电TN-JB50双轴行星真空脱泡器（1L桶容），行星搅拌加刮壁、真空与搅拌联动；单批次装料1kg，做果冻蜡灌装前的保温脱泡验证。

三、试样过程与结果

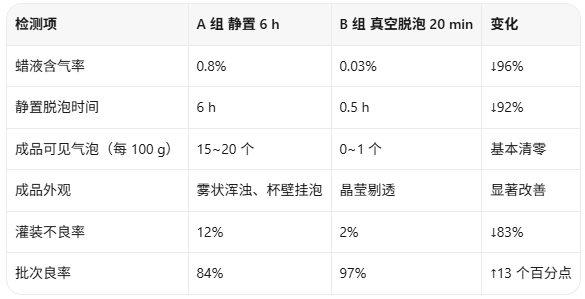

试样采用该厂常规配方果冻蜡（矿物油+凝胶剂+香精），分两组：A组沿用原工艺——熔蜡混料后自然静置6h脱泡再灌装；B组把熔好的蜡液送入TN-JB50，保温90℃，真空爬升至-98kPa保压20min，低速公转辅助排气后直接灌装。两组同批次原料、同一条灌装线，统一做含气率检测、成品可见气泡统计与透光外观评级。

从成品对比看，A组果冻蜡透光发雾、杯壁挂着一圈小泡，只能降级处理；B组通体清澈，光线穿透无阻，"果冻感"一步到位。

四、技术解读：果冻蜡为什么"靠真空、不靠久等"

其一，真空下微气泡自行膨胀破裂。-98kPa环境下，蜡液里的微气泡体积膨胀数十倍，主动上浮破裂；低速公转只负责把深层气泡"翻"到液面附近。高粘度蜡液靠自然静置要6h以上，真空脱泡0.5h内完成。

其二，行星加刮壁避开高剪切破坏凝胶网络。果冻蜡的透质来自凝胶剂搭成的三维网络，高剪切搅拌会将其打散、导致成品发软失型。行星搅拌无高剪切桨叶，刮壁把挂壁蜡料带回主流场，桶壁不藏气、不藏蜡，凝胶结构完整保留。

其三，保温段+闭路真空，防凝固、控香精损耗。蜡液凝固点高，桶体保温让脱泡全程维持熔融态；闭路真空控制爬升速率，香精与轻组分挥发损失＜0.3%，香气浓度与配方不漂移。

五、FAQ

Q1：果冻蜡熔融态要保温，真空脱泡过程中会不会提前凝固、越脱越稠？

不会。TN-JB50桶体带室温~100℃保温段，本次试样全程维持90℃熔融态；脱泡结束时蜡液粘度与脱泡前一致，可直接进入灌装，无需回炉重熔。

Q2：加了香精和色料的果冻蜡，真空会不会把香味抽走？

不会明显损失。设备采用闭路真空爬升控制，本次试样实测香精挥发损失＜0.3%；建议香精在脱泡完成后低温段补加，香气保留更完整。

Q3：1L桶容小试机，能不能放大到蜡烛量产线？

可以。TN-JB50（1L桶容）用于配方定型与工艺曲线锁定，真空度、保压时间、转速、温度参数确认后，可平移到10L、50L桶容机型做试产与量产；灌装前端亦可嵌入在线保温脱泡模块，工艺直接放大。
