硅胶灌封真空脱泡机：LED封装硅胶气泡的彻底解决方案

在LED封装制造中，硅胶作为主流封装材料承担着保护芯片、光学折射与散热导通三重功能。然而，封装硅胶中残留的微小气泡却是影响LED器件长期可靠性的"隐形杀手"。气泡对LED器件的危害体现在三个层面：其一，气泡与硅胶的折射率差异（硅胶折射率约1.41—1.53，空气为1.0）导致光线在气泡界面发生散射与全反射，造成光效衰减，严重时光通量损失可达5%—15%；其二，不同粒径气泡的非均匀散射使出光光谱偏移，产生肉眼可见的色温偏移与色差，在需要高显色一致性的商用照明与显示屏应用中直接导致不良品；其三，气泡内部空腔在湿热可靠性试验（85℃/85%RH）中成为水汽渗透通道与应力集中点，加速硅胶黄变与界面剥离，导致HTSL、冷热冲击等可靠性测试不达标。一颗直径仅0.1mm的气泡，在功率LED器件中足以引发局部光衰和早期失效。

封装硅胶气泡来源分析

封装硅胶的气泡问题贯穿配胶、混合、灌封、固化全流程，主要来源有三：

混合过程裹气。LED封装硅胶为双组分体系（A组分为含氢硅油交联剂，B组分为乙烯基硅油催化剂），使用前需按比例混合。手工搅拌或普通搅拌器在混合过程中会卷入大量空气，且因AB组分粘度差异（A组分常见粘度3000—8000mPa·s，B组分1000—3000mPa·s），混合均匀需要较高剪切力，剪切越大裹气越严重，混合后气泡含量可达3%—8%体积比。

粘度变化导致气泡滞留。封装硅胶从配胶到灌封存在一个粘度上升窗口：混合后随着交联反应启动，物料粘度逐步攀升，从初始的2000—5000mPa·s可升至10000mPa·s以上。粘度升高使气泡上升逸出速度骤降——根据Stokes定律，气泡上升速度与粘度成反比，粘度翻倍，脱泡时间需延长一倍以上。若混合后未能及时完成脱泡与灌封，物料进入凝胶点后气泡将被永久锁定。

固化过程释放气体。加成型硅胶在铂催化剂作用下发生硅氢加成反应，该反应本身不放气，但若体系中存在微量水分或羟基杂质，副反应会释放氢气（Si—H+H?O→Si—OH+H?↑）。此外，填料（如纳米二氧化硅、氧化铝等）表面吸附的水分在升温固化时释放，也会形成二次气泡。这些固化期产生的气泡尺寸更小（亚微米至几十微米），极难通过常规手段脱除。

真空脱泡机在硅胶灌封中的应用

针对LED封装硅胶的上述气泡来源与特性，专业硅胶灌封真空脱泡机通过三项核心技术实现气泡的彻底消除。

双杯设计：AB胶分别独立脱泡。LED封装硅胶AB组分在混合前各自含有存储过程裹入的气泡，尤其高粘度的A组分中微气泡滞留严重。双杯设计允许A、B组分分别在两个独立脱泡腔体中先行真空脱泡，将各自气泡残留率降至0.1%以下后再进行混合。这一"先分脱、后混脱"的两段式策略，大幅减少了混合后需脱除的气泡总量——若A组分含气2%、B组分含气3%，分别脱至0.1%后混合，混合后起始气泡含量仅约0.1%，而非混合后再脱7%总气量。脱泡效率与物料适用期利用率均显著提升。

公转自转双轴：均质混合与脱泡同步进行。双轴行星搅拌机构中，公转（30—100rpm）驱动搅拌桨绕容器中心旋转，产生离心力使物料整体循环翻动，消除混合死角；自转（200—800rpm）提供高剪切分散，确保AB组分在高粘度差条件下实现分子级均匀混合。在搅拌混合的同时，脱泡腔体处于真空负压状态，气泡在离心力与负压双重作用下被快速分离、膨胀、破裂并抽离。这一"混合与脱泡同步"的设计，将传统"先混合→再转移→再脱泡"的三步流程压缩为一步完成，避免了物料转移过程中的二次裹气与时间浪费，在硅胶适用期内快速完成全部工序。

极限真空：确保亚微米级气泡消除。封装硅胶中的固化期二次气泡粒径极小（0.5—50μm），常规真空度（500—1000Pa）下这类微小气泡因内外压差不足而难以膨胀破裂。高品质硅胶灌封真空脱泡机可在30—60秒内将腔体抽至极限真空度（绝对压力≤10Pa），在此压力下，直径1μm的气泡内外压差达到约100kPa，气泡体积膨胀至原来的百倍以上，迅速破裂释放。同时，极限真空下物料表层形成剧烈"沸腾"效应，深层微气泡在表面张力梯度驱动下快速迁移至表面。配合阶梯式真空策略（常压→30kPa→5kPa→极限值），可有效避免高粘度硅胶暴沸溢出，兼顾脱泡深度与过程安全。

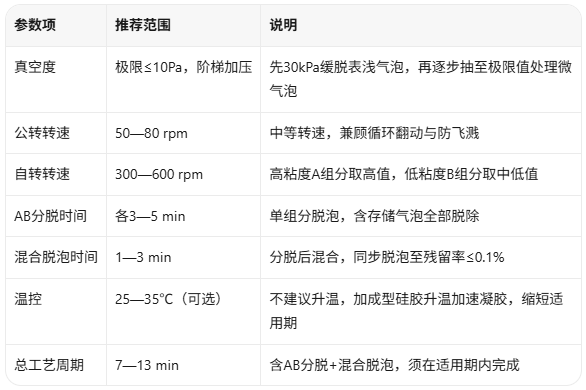

工艺参数参考

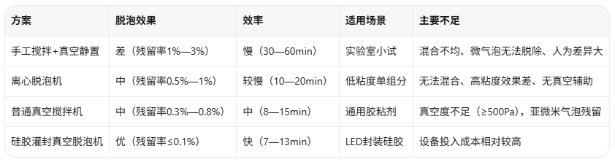

常见脱泡方案对比

从对比可见，手工搅拌与离心脱泡方案难以满足LED封装对气泡残留率的严苛要求，普通真空搅拌机虽能处理常规气泡但无法消除亚微米级固化期二次气泡。唯有具备双杯分脱、公转自转双轴同步、极限真空三大核心能力的专用脱泡设备，才能在硅胶适用期内完成从AB组分独立脱泡到混合同步脱泡的全流程，将气泡残留率稳定控制在0.1%以下，从根源上解决LED封装硅胶的气泡问题。

综上，LED封装硅胶气泡问题的解决需要从气泡来源入手，以双杯分别脱泡消除存储裹气、以公转自转双轴同步实现混合与脱泡一体化、以极限真空确保亚微米级气泡彻底消除。选配一台专业的硅胶灌封真空脱泡机，配合合理的阶梯式真空与转速参数配置，是保障LED器件光效一致性、色彩均匀性与湿热可靠性的关键工艺保障。
