航空蜂窝复合材料真空脱泡机厂家推荐：蜂窝芯浸胶消泡的 3 道工艺

国产民机进入密集交付周期，Nomex 蜂窝、铝蜂窝被大量用于机翼前缘、舵面、整流罩结构件。可蜂窝芯一旦浸胶藏进微气泡，后续面板复合、热压固化时就会在蜂窝格内膨胀、沿拼接缝连成片，最终以孔隙、鼓包的形式留在蒙皮里。本次试样实测，来自华东一家航空复材配套企业：在蜂窝芯浸胶前端引入真空脱泡后，蜂窝格藏气率从 9.6% 降到 0.8%，面板-芯材界面一次合格率明显回升。

一、客户痛点还原：航空蜂窝芯材为什么气泡难消

复盘这家企业的产线，气泡难题集中在三道工序：

①蜂窝芯浸胶本身就含气。 高黏环氧/酚醛浸胶树脂在配制、转运、入槽时卷入微气泡与溶解气，常压静置时被蜂窝格"封"在格内；

②拼接节点二次藏气。 大尺寸蜂窝件由多块芯材拼接而成，对接缝、倒角、斜切区是气泡的"二传手"，常压刮板难以排空；

③面板-芯材界面浸润不足。 胶膜黏度区间窄，铺贴稍快就把残气留在界面，固化后形成沿蜂窝格扩展的鼓包与微分层。

气藏在芯材里，症状却出在蒙皮端，等超声 C-scan 报警再返修，蜂窝芯与面板已经报废了大半。

二、试样方案：天行健 TN-JB50 蜂窝芯浸胶真空脱泡

针对"把气源拦在浸胶之前"的思路，本次试样采用天行健机电TN-JB50 小试机 做配方验证。设备采用公转+自转行星搅拌加刮壁结构，真空与搅拌同步联动，温控覆盖环氧/酚醛浸胶树脂常用的 50~80 ℃ 工作区间。

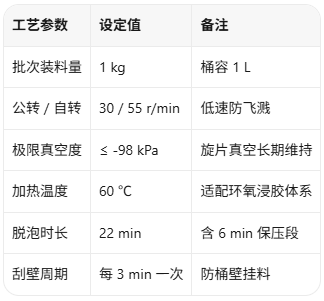

主要运行参数（实测值）：

三、试样过程与结果

试样采用某型 Nomex 蜂窝用环氧浸胶体系，分两组同时挂胶：A 组沿用原工艺——常压浸胶槽静置 30 min；B 组将浸胶前胶液先送入 TN-JB50 完成真空脱泡，再入槽挂胶。两组均采用同批次蜂窝芯与相同挂胶曲线。

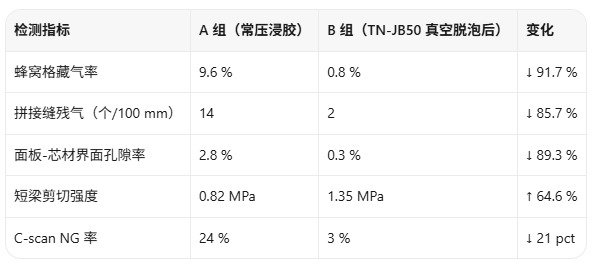

试样分三步：B 组胶液入桶后 30 r/min 低速公转浸润 3 min，让黏度均匀下降；同步开启真空与行星搅拌，负压爬升至 -98 kPa 以下，保压脱泡 22 min；缓慢回零后转入浸胶槽挂胶，与 A 组一同进入面板复合与热压固化。两组在同一热压罐曲线下完成后，送超声 C-scan 与金相检测。实测对比：

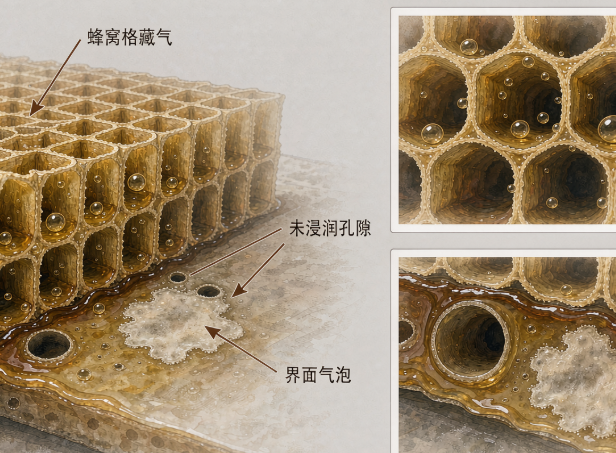

从切面对比看，A 组蜂窝格内多处可见圆形未排出气泡与浅色未浸润区，拼接缝处气泡沿缝扩展；B 组蜂窝格浸胶饱满均匀，界面致密无孔。整套工艺验证用时约 5 小时。

四、技术解读：为什么蜂窝芯浸胶要先做真空脱泡

其一，行星公转+自转让高黏树脂里的微气泡持续翻到液面破裂。 蜂窝芯浸胶树脂黏度常在 5 000~15 000 mPa·s，单靠静置气泡很难浮出；行星搅拌在负压下把气泡从物料本体"翻"到真空能捕获的位置，气源先清零。其二，刮壁刮底结构防止挂料形成"第二气源"。 挂料层会藏匿气泡，常规真空与 C-scan 都难发现；TN-JB50 每 3 min 一次的刮壁动作把挂料及时带回主流场。其三，真空与搅拌同步联动。 一旦停机再开真空，已经膨胀的气泡突然破裂，反而会在蜂窝格内壁留下隐裂——这是常压浸胶槽"开盖抽真空"工艺常见的副作用。

对 Nomex、铝蜂窝等多孔芯材而言，工艺窗口比普通胶液更窄：吸力过大可能"吸瘪"蜂窝格，吸力过小又排不净格内空气。TN-JB50 的渐进取压+保压段工艺包，正是为这种窄窗口场景设计。

五、FAQ

Q1：蜂窝芯浸胶用树脂黏度高，传统真空脱泡罐可行吗？

传统真空脱泡罐一般只能处理 1 000 mPa·s 以下的中低黏料液，蜂窝芯浸胶用环氧/酚醛树脂体系常在 5 000~15 000 mPa·s，挂壁严重，排气效率不足。TN-JB50 采用双轴行星+刮壁结构，能在高黏度下保持物料持续翻动，是目前蜂窝芯浸胶段常见的工艺组合。

Q2：TN-JB50 真空度这么高，会不会把蜂窝格吸瘪？

真空度不是越高越好。本次试样把极限真空控制在 -98 kPa，配合 60 ℃ 低温加热段，能在不吸瘪蜂窝格的前提下完成界面排气；铝蜂窝薄壁格耐负压能力有限，建议先做小试验证真空窗口。Nomex 蜂窝耐负压能力优于铝蜂窝，工艺窗口可适度放宽。

Q3：实验室小试和量产怎么搭配？

通常以 TN-JB50（1 L 桶容）做配方与温度窗口探索，重点验证极限真空、加热温度和转速组合对蜂窝格完整性与浸胶均匀度的影响。
