环氧树脂灌封脱泡实战：电子灌封胶气泡如何彻底消除

在电子封装行业，环氧树脂灌封是保护核心器件的最后一道防线。电源模块、传感器、LED 驱动器、汽车电子控制单元…… 这些产品都依赖灌封胶实现绝缘、防潮、散热和机械加固。然而，一个看似不起眼的气泡，却可能让整道防线功亏一篑。

灌封胶内部的气泡会带来三重致命危害：其一，气泡处绝缘厚度骤减，耐压性能大幅下降，高压下极易击穿打火；其二，气泡是热的不良导体，会阻断热量从器件向外壳传导，导致局部过热、加速老化；其三，在湿热循环环境中，气泡会成为水汽聚集和应力集中的起点，引发界面分层、胶层开裂，最终导致湿热可靠性失效。可以说，灌封胶的脱泡质量，直接决定了电子产品的长期可靠性。

一、全流程气泡控制：四个环节一个都不能少

气泡的产生贯穿灌封全流程，只靠某一个环节 "补救" 是远远不够的，必须从配胶、混合、灌封到固化进行全流程控制。

①配胶环节：AB 组分分别脱泡预处理。 环氧树脂 A 组分和固化剂 B 组分在储存和运输过程中会溶解空气，尤其是低黏度树脂，溶气量更大。配胶前应对 AB 料分别进行真空脱泡预处理，去除溶解气体，从源头减少气泡来源。

②混合环节：行星式搅拌实现混合 + 脱泡同步。 传统搅拌方式在混合过程中会卷入大量空气，越搅气泡越多。行星式搅拌采用公转 + 自转双轴结构，物料在容器内做复杂的三维运动，既保证混合均匀，又在真空负压环境下同步脱泡，混合和脱泡一次完成，避免了二次卷入。

③灌封环节：真空下灌封避免二次气泡。 即使混合脱泡做得再好，如果在常压下灌封，胶液下落冲击、与器件表面接触时仍会裹入空气。因此，高精度灌封应在真空腔体内进行，让胶液在负压环境中缓慢填充，从根本上杜绝二次气泡。

④固化环节：阶梯升温固化释放残余气体。 固化过程中树脂交联反应会放出少量反应热和挥发性小分子，如果快速升温，这些气体来不及逸出就被固化在胶层内部。采用阶梯升温工艺 —— 先低温凝胶让残余气体缓慢释放，再中温固化、高温后固化 —— 可以最大限度消除内部气孔。

二、真空脱泡机：混合脱泡环节的核心利器

在上述四个环节中，混合脱泡是技术含量最高、也是决定最终效果的关键一步。专业的环氧树脂脱泡机工厂在这一环节积累了深厚的技术功底，其核心优势体现在三个方面。

公转自转双轴搅拌：公转轴带动搅拌桨绕容器中心旋转，自转轴带动桨叶自身高速旋转，两者叠加产生强烈的剪切和翻折作用，即使是高黏度、高填料的灌封胶，也能在短时间内实现纳米级均匀混合，杜绝局部固化不完全。

真空负压三级脱泡：设备并非简单抽真空，而是采用分阶段控制 —— 第一级粗真空快速去除大气泡，第二级中真空针对细小气泡，第三级高真空（-99kPa 以上）清除亚微米级微气泡。三级递进，既避免了低黏度物料飞溅，又保证了深度脱泡效果。

30 秒达极限真空，3 分钟单批次完成：高性能真空泵组配合优化气路，设备从常压抽到极限真空仅需 30 秒，加上搅拌脱泡和回压，单批次总耗时约 3 分钟。相比传统设备 10 分钟以上的节拍，产能提升两倍以上，这对规模化灌封产线的价值不言而喻。

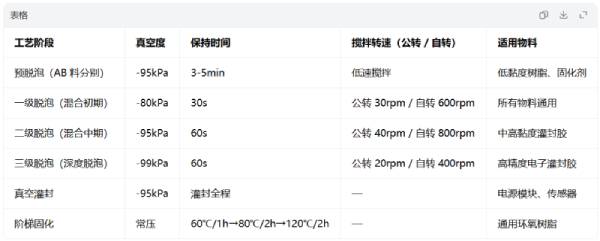

三、工艺参数参考表

以下是电子灌封胶脱泡的常用工艺参数参考，实际应用需根据胶料黏度和填料含量微调：

四、典型客户改善案例

深圳某汽车电子控制单元（ECU）生产企业，此前采用常压搅拌 + 常压灌封工艺，灌封后 X 光检测发现内部气泡率高达 12%，湿热老化测试后绝缘耐压失效比例达 8%，客户投诉不断。

引入专业环氧树脂脱泡机工厂的行星式真空脱泡方案后，他们对工艺进行了全面升级：AB 料分别预脱泡→行星式真空混合脱泡（三级真空，单批次 3 分钟）→真空腔体内灌封→阶梯升温固化。改造后，X 光检测内部气泡率降至 0.3% 以下，湿热老化后耐压失效率降至 0.5%，产品良率从 92% 提升至 99.5% 以上，月均返修成本下降超过 15 万元。

该客户工艺工程师总结道："以前总觉得气泡是小问题，换了设备才明白，脱泡不是靠经验凑，是靠设备和工艺的系统工程。"

环氧树脂灌封脱泡，从来不是 "买台真空泵抽一抽" 那么简单。从配胶预处理到混合脱泡，从真空灌封到阶梯固化，每个环节环环相扣。而在这其中，一台性能可靠、工艺成熟的真空脱泡设备是整个方案的核心支点。选择有技术沉淀的环氧树脂脱泡机工厂，不仅是买一台设备，更是买一套经过验证的工艺解决方案 —— 这才是彻底消除灌封气泡、保障电子可靠性的根本之道。
