氧化铝真空搅拌脱泡工艺

氧化铝陶瓷用在95瓷、99瓷、坩埚、基板、耐磨件等场合，浆料质量直接决定坯体致密度与烧结收缩的稳定性。同样的粉体、同样的配方，有的厂家流延膜片光洁无针孔，有的却针孔不断、烧结气孔超标，差距往往不在配方，而在一道常被轻视的工序——脱泡。这篇文章把氧化铝真空搅拌脱泡的工艺要点讲透，供工艺与设备选型参考。

一、氧化铝浆料的气泡难在哪里

氧化铝粉体普遍偏细，D50 常在 0.5～2μm，比表面积大、颗粒间容易架桥存气；配成的浆料固含量高（55wt%～75wt%）、粘度大（数千到两万毫帕·秒），气泡一旦被裹进浆料，浮力远不足以自行上浮。更麻烦的是，球磨、分散环节本身就在持续卷气——液面翻卷越充分、分散效果越好，裹入的空气反而越多。也就是说，气泡几乎是氧化铝制浆的"必然产物"，区别只在排得干不干净。不少厂家试过延长静置，高粘浆料几十小时都排不净，还伴随粉体沉降分层；加化学消泡剂又有有机残留影响排胶烧结的风险，陶瓷体系普遍慎用。气泡残留的代价在后道放大：流延膜片针孔、注浆坯体凹坑，烧结后变成内部气孔，致密度、抗弯强度、绝缘耐压同步受损。

二、脱泡在工艺链中的位置

氧化铝制浆的典型流程是：配料（氧化铝粉+溶剂+分散剂）→ 球磨混磨 → 加粘结剂塑化 → 过筛 → 脱泡 → 成型。两点工艺常识：其一，脱泡应安排在粘结剂加入并混匀之后、成型之前——粘结剂会提高浆料粘度，先脱后加等于白做；其二，球磨不能替代脱泡，球磨的目的是分散，卷气是它的副作用，两者要分开解决。流程理顺了，剩下的核心问题就是：真空搅拌脱泡的参数怎么定。

三、天行健机电的脱泡工艺方案

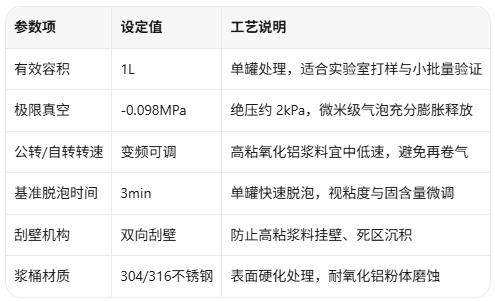

天行健机电 TN-JB 系列真空搅拌脱泡机（1L～50L 可选）采用"真空负压+公转自转行星搅拌"联动，以 1L 机型为例的基准工艺参数：

四、试样过程与结果

某结构陶瓷企业（99 氧化铝流延浆料，固含量 62wt%、粘度约 9000mPa·s）到天行健机电现场试样：同一批浆料一分为二，一组常压搅拌后静置 24 小时，一组进真空搅拌脱泡机按基准工艺处理。本次试样实测：静置组浆料表面仍有细密气泡，流延膜片可见散布针孔；真空搅拌组出料浆料表面光洁、无明显气泡上浮，膜片针孔基本消除，浆料密度提升约 1.8%。客户据此把真空搅拌脱泡固化为流延前的标准工序，批次间浆料一致性明显改善。同批浆料烧结验证显示，同等烧成制度下，真空搅拌组的坯体气孔率明显低于静置组，抗弯强度提升约一成（视配方与烧成制度而定），对 99 瓷这类对致密度敏感的体系收益尤为直接。

五、工艺要点解读

真空脱泡的本质是制造压差：抽真空后气泡内部仍接近一个大气压，外部降到 2kPa 左右，气泡体积膨胀数十倍、浮力放大，挣脱浆料束缚加速上浮；行星搅拌同步翻新自由液面、剪切破泡，让深层气泡有"出路"。落到参数上有三条经验：一、真空度宁高勿低，极限真空决定了气泡膨胀倍数，是效率的第一变量；二、转速并非越高越好，氧化铝高粘浆料宜中低速运行，转速过高会重新卷气，还可能局部升温影响粘结剂；三、用密度法判断终点，脱泡中取样测密度，密度趋于稳定即脱净，工艺固化后按固定时间执行即可。

六、FAQ

问：氧化铝浆料真空度是不是抽得越高越好？

答：在设备极限范围内，真空度越高、气泡膨胀越充分、脱泡越快，这是效率的第一变量。需要注意的是抽气速率与保压时间同样影响效果，参数应以现场试样的实测结果为准。

问：能不能把球磨和真空脱泡合在一台设备里做？

答：不建议合并。球磨需要长时间高能量研磨，脱泡需要温和搅拌配合真空，两者工艺目标不同、参数相互冲突。球磨后单独脱泡，总耗时反而更短、效果更稳定。

问：环境温度变化对脱泡工艺有影响吗？

答：有。温度低浆料粘度上升，气泡排出变慢，可适当延长脱泡时间或微调转速；温度高粘度下降、溶剂挥发加快，建议控制室温并固化统一参数，保证批次一致性。

氧化铝浆料的气泡问题，靠静置治标不治本，把真空搅拌脱泡固化为标准工序，才是稳定致密坯体的工艺正解——天行健，让品质成为必然。有试样需求的朋友，可以直接联系18898765349。
