在线脱泡机在锂电池陶瓷浆料产线的应用案例与效果验证

在锂电池制造中，陶瓷隔板（陶瓷涂覆隔膜）通过在基膜表面涂覆氧化铝、勃姆石等陶瓷浆料，提升隔膜的耐热性与抗刺穿能力。陶瓷浆料固含高、粘度大，粉体在制备与输送过程中极易裹入气体，若气泡在涂布时残留，会在涂层表面形成针孔、凹坑甚至露基膜，直接威胁电池安全性能。因此，浆料脱泡是陶瓷涂布工艺中不可省略的一环，脱泡效果与稳定性直接决定涂布良率。

一、案例背景

华东某锂电池配套企业主营陶瓷隔膜涂覆加工，产线采用连续涂布工艺，浆料日处理量大。原方案为间歇式真空脱泡：每批浆料入罐后静置抽真空，单批耗时约2小时，再泵送至涂布头。随着订单放量，间歇方案的问题逐渐显现：一是产能瓶颈，涂布机经常"等料"，单班有效作业时间被压缩；二是批次波动，不同批次间气泡残留水平不一致，导致涂布面密度波动，隔膜外观不良时有发生。企业希望在不动涂布主机的前提下，对供料环节进行改造，实现连续、稳定的脱泡。

二、改造方案

经与陶瓷浆料脱泡机厂家联合评估，确定在线脱泡方案：将在线脱泡机串接在供料泵与涂布头之间，浆料连续流过真空腔，实现边输送边脱泡。设备核心参数：处理量1000kg/h，极限真空-99kPa，接触物料部件采用316L不锈钢，针对陶瓷浆料高磨蚀、易沉降的特点，内壁抛光并配置缓速搅拌与液位自控，避免粉体沉积与金属异物引入。改造后，脱泡环节不再占用批次时间，涂布机供料连续不断。

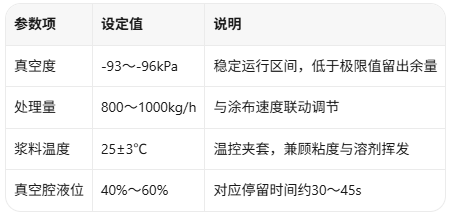

三、工艺参数设定

实际调试中，通过调节真空泵抽速与进料流量，保证出料浆料的气泡残留稳定在设定水平。

四、效果验证数据对比

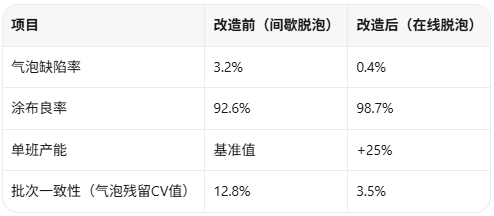

改造完成后进行了为期两周的连续运行对比，数据如下：

说明：气泡缺陷率指涂布后针孔、凹坑类不良占比；良率按隔膜成品A级品统计；批次一致性为连续20批次出料浆料气泡残留量的变异系数（CV值）。对比数据由陶瓷浆料脱泡机厂家与客户共同采集验证。实测显示，在线脱泡不仅显著降低缺陷，更将批次间波动压至极小，涂布面密度一致性同步改善。

五、客户反馈与经验总结

调试初期遇到三个关键问题：其一，高固含陶瓷浆料在真空腔内出现沉降堆积，通过增大进料口径、提高缓速搅拌频率并调整进料角度解决；其二，连续进料时真空度波动，通过增设缓冲罐、真空泵分级联动消除；其三，陶瓷粉体对动密封磨损较快，改用耐磨氟橡胶密封件并将更换周期纳入日常点检。客户反馈：操作界面简单，员工半天即可上手；批次一致性明显改善，隔膜外观不良大幅减少；维护量在可接受范围内。

六、推广价值分析

从本次实测看，在线脱泡方案对陶瓷浆料等高固含、高粘度浆料产线具有普遍参考价值：一是消除脱泡等待，释放涂布产能；二是以连续稳定的脱泡质量压缩批次波动，为良率提升和工艺复制打下基础。对于正在评估产线升级的企业，建议优先选择有同类实测案例、能提供完整参数验证的陶瓷浆料脱泡机厂家，用数据说话、先试样后导入，可显著降低改造风险。
