玻璃纤维真空脱泡机厂家推荐：玻纤裹气的3个源头与实测

玻璃纤维缠绕管道、贮罐、格栅等玻璃钢制品走进市政、化工市场，制品越做越大、壁厚越做越厚。但玻纤制品有个老毛病：切面总有白斑、针孔与层间气泡，打压试漏不过、户外用几年就起皮。多数厂家归咎于树脂质量，其实气源大多在浸胶前就已埋下。本次试样实测，来自华东一家玻璃钢缠绕管厂：胶液先经天行健真空脱泡再入浸胶槽后，管壁层间气孔率从 3.1% 降到 0.3%，白斑废品率下降近九成。

一、客户痛点还原：玻璃纤维的气泡藏在哪里

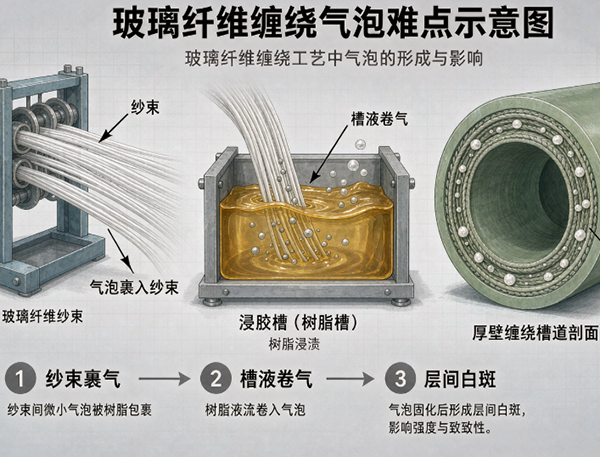

复盘这家管厂的产线，气泡来源集中在三处：

① 玻纤纱束裹气。 缠绕纱束由数千根单丝集束，高速穿过树脂槽时空气随纤维被"包"进纱芯，缝隙越密越难排出；

② 树脂体系黏度跨度大。 玻璃钢常用不饱和聚酯、乙烯基酯、环氧等多类树脂，黏度从几百到上万 mPa·s；搅拌、倒桶、泵送卷入的气泡，低黏能静置浮出，高黏却常驻胶内；

③ 厚壁层间排气难。 缠绕层一层压一层，含气树脂被后续层"封"在界面，固化后形成沿纤维方向扩展的层间孔隙与白斑。

症状出在成品端，气源却在浸胶槽之前——先看清这一层，治理才不走弯路。

二、试样方案：天行健玻璃纤维真空脱泡机

针对"把气源拦在浸胶之前"的思路，本次试样在天行健机电实验室完成。先用 TN-JB50 双轴行星真空脱泡机（1 L 桶容） 做配方验证，确定树脂的黏度窗口与真空曲线；再按现场罐容放大，匹配浸胶槽供胶节拍。设备采用公转+自转行星搅拌加刮壁结构，真空与搅拌同步联动。

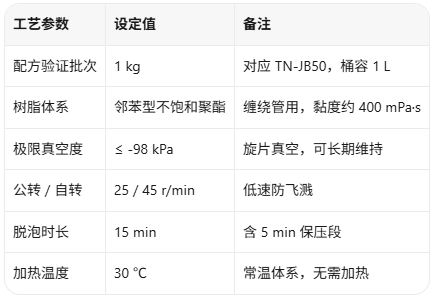

主要运行参数（实测值）：

三、试样过程与结果

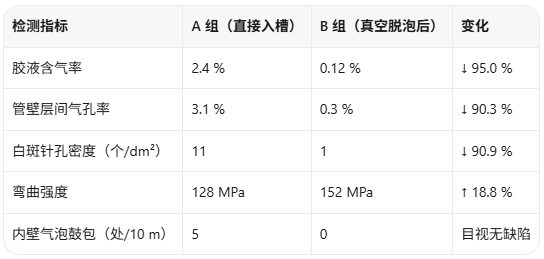

试样取管厂现用的邻苯型不饱和聚酯树脂 2 kg，分两组对比：A 组按原工艺直接入浸胶槽缠绕；B 组先经 TN-JB50 在 -98 kPa 下真空脱泡 15 min，再入槽。两组采用同一批缠绕纱与相同缠绕张力、固化制度，制样后送超声与金相检测。实测对比：

从切面对比看，A 组管壁层间多处圆形气泡与沿纱向白斑，内壁偶有鼓包；B 组切面致密均匀，纱束浸润饱满，无可见孔隙。整轮验证约 4 h。

四、技术解读：为什么玻纤浸胶前要先真空脱泡

其一，行星搅拌让高黏树脂里的气泡"翻"到液面破裂。 不饱和聚酯在 400~2 000 mPa·s 区间，单靠静置气泡几乎不浮出，公转+自转在负压下持续把深层气泡带到真空能捕获的位置。其二，刮壁结构防止挂料二次藏气。 倒桶与泵送时沾在桶壁的胶膜会裹住空气，刮壁把挂料及时带回主流场。其三，真空与搅拌同步联动。 工艺包采用渐进升压，避免已膨胀的气泡在搅拌瞬间破裂回溶，也保护玻纤浸润剂体系不被过度扰动。

五、FAQ

Q1：玻璃钢树脂种类多、黏度差别大，一台脱泡机能通用吗？

可以。设备按"黏度窗口+真空曲线"分组记忆工艺，换树脂调出对应配方即可；拿不准的体系，先用 TN-JB50（1 L 桶容）做 1 kg 小试再放大。

Q2：玻纤纱高速穿过树脂槽裹的气，真空脱泡机能消掉吗？

纱束裹气发生在浸胶瞬间，属纤维与树脂界面问题，脱泡机解决的是树脂本体气泡。树脂先真空脱泡，再配合浸胶槽挤压辊与展纱装置，裹气量明显下降——本次管壁气孔率 3.1%→0.3% 即来自两者叠加。

Q3：玻璃钢厂已有搅拌罐，怎么改造成真空脱泡？

一是搅拌罐加装真空罩，改动小但搅拌结构往往不适合高黏排气；二是增设专用真空脱泡机，树脂配制后先脱泡再送浸胶槽，不影响现有节拍。后者效果更直接，天行健可提供改造方案。
