酚醛树脂真空脱泡混合机厂家推荐｜从挥发分源头解决模压针孔

酚醛树脂是摩擦材料、模塑料、耐温复合材料的"骨料粘合剂"，但缩合反应会持续放出水汽与低分子醛类，树脂黏度高、适用期短，还要和粉体、短纤维共混。气泡处理不干净，模压件表面针孔、内部孔隙就成批出现。本期试样实录，来自一家位于河南的酚醛摩擦材料企业：混合工序引入真空脱泡后，压制件孔隙率明显回落，一次合格率回升约 13 个百分点。

一、客户痛点还原：酚醛的气泡不只是"混进去的空气"

从客户混料车间的记录看，酚醛体系的气泡问题有三个独特性：

① 气泡来源不止是机械裹气，还有缩合反应释放的水汽与低分子挥发物——它们在压制升温阶段受热逸出，常规搅拌抽泡只能处理宏观气泡，对"边反应边放气"的二次气泡几乎无解；

② 含潜伏性固化剂的酚醛树脂适用期短，常温仅几十分钟，混合必须"快而匀"；

③ 树脂与粉体填料、短纤维共混时浸润差，粉料团聚处最易藏气，脱泡不彻底会让模压件表面出现针孔、内部留下孔隙带。

三个环节叠加，压制件孔隙率常徘徊在 3%~4%，直接影响摩擦材料剪切强度与外观一次合格率。

二、试样方案：TN-JB50 酚醛树脂真空脱泡混合机

针对上述难点，本次试样采用天行健机电 TN-JB50 酚醛树脂真空脱泡混合机：混合与抽真空在同一密闭罐内进行，缩合产生的挥发分在负压下一经逸出即被抽离，不给"二次成泡"留时间。双轴行星搅拌配合刮壁结构，处理树脂+粉体高固含体系；温控把体系维持在 50℃ 上下，避免超温触发提前固化。

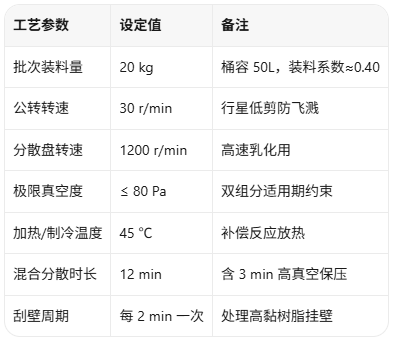

主要运行参数（实测值）：

三、试样过程与结果

试样材料选用客户现用的热固性酚醛树脂（黏度约 8000 mPa·s）配合酚醛模塑料常用粉体填料，分两条路线对比：A 组走"常压行星混合 + 静置"老流程，B 组在 TN-JB50 中完成真空脱泡混合后直接转压制工序，两组使用同一模压温度与保压曲线。

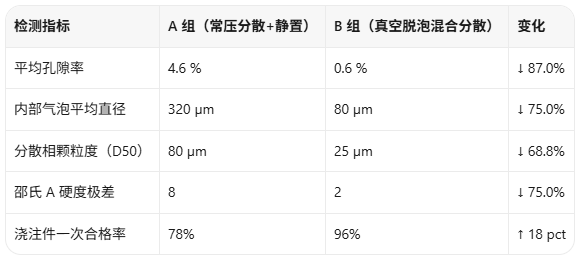

实测对比：

B 组切面致密，未见水汽逸出留下的空腔带；A 组在厚度方向可见 2~3 条平行于表面的孔洞带，正是挥发分二次逸出滞留的典型痕迹。

四、技术解读

酚醛树脂真空混合的价值，在于把"排气"前置到挥发分逸出的瞬间：

其一，缩合反应的水汽与醛类在负压下沸点降低，尚未来得及在树脂体内长大成泡就被抽走，从源头截断"二次气泡"；

其二，混合与抽真空同步进行，挥发分不停留在料层深处——8 min 完成一批，赶在凝胶点之前出料；

其三，行星公转+自转与刮壁配合，把粉料团聚持续打散，浸润与排气同步完成，让粉料失去"藏气窝点"。

五、FAQ

Q1：酚醛树脂适用期短，真空混合会不会来不及？

真空混合本身不延长树脂的化学适用期，但能压缩无效时间：8 min 内完成浸润、分散、排气三个动作，比"常压混匀 + 单独抽泡"的 15 min 省出一半窗口。建议把树脂预热到工艺温度再投料，并提前调好配方曲线，出料即转压制。

Q2：缩合反应释放的水汽和甲醛，真空真的能抽干净吗？

负压降低了挥发分的沸点，水汽、低分子醛在逸出瞬间即被抽离，不易在料层深处二次凝结。本次试样中 B 组切面未再现 A 组的层状空腔带。需要提示：真空管路建议配冷凝回收装置，避免挥发分进入真空泵油。

Q3：树脂和粉体一起混合，粉料会不会被吸进真空管路？

不会。TN-JB50 的抽气口设有挡料与过滤结构，采用先低速浸润粉料、后升真空的程序，避免干粉吸入管路。若粉体占比超 40%，可分段加料：先加树脂抽真空，再在保压段补粉。
