航空预浸料真空脱泡机厂家怎么选？源头排气才是关键

预浸料是航空复合材料构件的"坯料"，碳纤维丝束靠树脂基体粘合定型。可一旦树脂相里藏着气，浸渍时气被"封"进纤维层，热压固化时膨胀成孔隙、分层，整张料卷的品质就打了折扣。本期试样实测，来自一家位于四川的航空预浸料配套企业：在树脂胶液涂布前端引入真空脱泡工艺后，胶膜显微气泡明显减少，固化层合板的 C-scan 一次通过率明显回升。

一、客户痛点还原：预浸料里的气泡到底从哪来

复盘这家企业的产线，预浸料的气泡难题集中在三个环节：

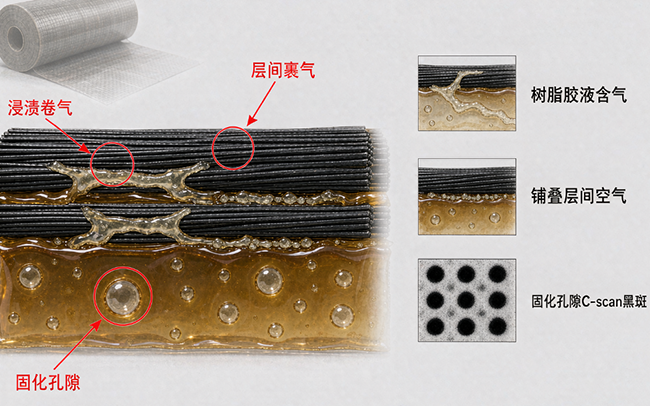

① 树脂胶液本身含气。热熔法涂布用的高黏环氧胶液，在制膜、倒料、转运过程中会卷入微气泡和溶解气；溶液法浸渍则残留溶剂，烘干不彻底就成了"潜伏气源"；

② 涂布与收卷把气封进纤维层。胶液裹着气泡涂到离型纸上，再与碳纤维丝束压合、收卷，气泡被夹在丝束间隙与层间，放卷铺叠时很难察觉；

③ 固化阶段气泡膨胀定型。热压罐升温时，封闭在树脂里的气受热膨胀，压力又来不及把气"挤走"，固化后就成了孔隙与微分层，C-scan 检测一片黑斑。

气源在源头，症状却在固化后，等铺叠完再补救，成本已经上去了。

二、试样方案：天行健 TN-JB50 航空预浸料树脂脱泡

针对"把气源拦在浸渍之前"的思路，本次试样采用天行健机电 TN-JB50 真空脱泡机：在树脂胶液进入涂布工序前，先在同一真空罐内完成低温脱泡与搅拌均化，让树脂相"干净"上机。

三、试样过程与结果

试样分两组对照：A 组沿用原工艺，胶液配制后直接涂布；B 组胶液先经 TN-JB50 真空脱泡，再以相同参数涂布、固化。两组均取同批次碳纤维与环氧胶液。

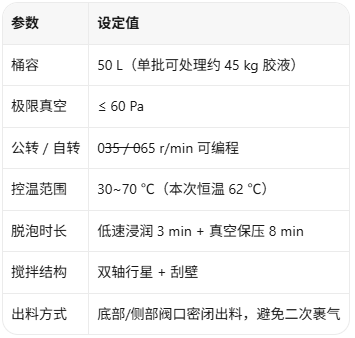

1. 两组胶液各取 20 kg，B 组入桶后先 35 r/min 低速公转浸润 3 min；

2. B 组同步开启真空与行星搅拌，负压爬升至 60 Pa 以下，保压 8 min 后测温复检黏度；

3. 两组按相同线速涂布成 125 g/m² 预浸料，收卷后铺叠 12 层；

4. 同一热压罐按同一固化曲线成型，出罐后做超声 C-scan 与切面金相。

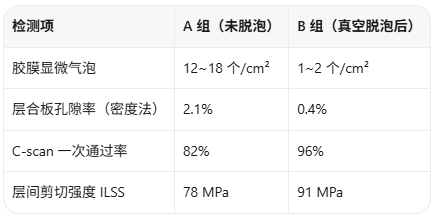

从切面对比看，A 组丝束间隙残留多处未浸润浅区与圆形孔隙，B 组纤维/树脂界面致密，仅在边缘偶见微小空腔。整轮验证含固化约 7 小时。

四、技术解读：为什么源头脱泡比固化加压更管用

热压罐的压力能压小气泡，却压不没气泡：一旦气被树脂包裹成闭孔，固化时气体膨胀、树脂黏度又快速上升，气就"逃不出去"，最终以孔隙或透镜状微分层的形式留在层合板里。

把脱泡前移到胶液段，逻辑就顺了：其一，行星公转+自转在负压下把高黏树脂里的微气泡持续带到液面破裂，真空一开，气源先清零；其二，62 ℃ 低温段只降黏不引发交联，树脂化学状态不受影响；其三，刮壁结构避免桶壁挂料形成"陈旧料团"，减少批次内黏度漂移。需要提醒的是，预浸料用树脂体系不同，真空度与温度窗口应结合配方试定，不必盲目追求更低真空。

五、FAQ

Q1：热压罐固化时的压力，不是能把气泡压掉吗？

压力能压缩气泡体积，但封闭气泡内部的气体无法排出，固化后仍是孔隙；压力过高还可能把残余气挤成沿纤维方向的微分层。航空层合板的孔隙率要求往往在 1% 以下，靠加压兜底并不稳妥，源头脱泡更经济。

Q2：脱泡温度会不会让环氧体系提前交联？

控制在胶液的 DSC 凝胶放热起点以下即可。高黏环氧一般取 50~~70 ℃ 降黏窗口、真空 60 Pa 左右、单批 10~~15 min，边搅拌边抽，时间不宜过长。具体曲线建议用小试机先验证。

Q3：小批量工艺验证与量产怎么选机型？

配方与温度窗口验证阶段用 TN-JB10L 小试机定曲线；产线批量配套选 TN-JB50（50 L 桶容）。两机型真空、搅拌与温控逻辑一致，参数可直接平移，降低放大风险。
