锂电池浆料卧式连续在线脱泡机厂家推荐

锂电池电芯的性能与一致性，一半取决于浆料。正负极浆料是高固含、高粘度的多相体系，搅拌制浆过程中裹入的气泡若带进涂布工序，会在湿膜中破裂留下针孔、划痕与面密度波动，直接命中电池的容量一致性与自放电指标。不少涂布工序的"莫名不良"，追溯到源头都是浆料里的气。这篇文章讲清锂电池浆料的气泡难点，并给出天行健机电的卧式连续在线脱泡解决方案。

一、锂电池浆料的气泡难点

第一难，气泡直接影响涂布质量。极片涂布的湿膜厚度只有几十到一百多微米，浆料中毫米级大气泡会造成局部断带状露箔，微米级小气泡破裂后形成针孔与凹陷，烘干后表现为面密度 CPK 下降、极片表面斑点。这类缺陷在后道无法修补，只能报废。

第二难，体系本身"存气"。正极油系浆料（NMP 体系）固含量常在 65wt%～75wt%，粘度数千到上万毫帕·秒；负极水系浆料中的CMC、SBR 又有天然起泡倾向，高速分散环节卷气严重。高粘度把气泡"锁"在浆料里，静置几小时都排不净。

第三难，气泡危害延伸到电芯内部。浆料中的气会加剧涂布干燥的表层开裂，注液工序中气泡残留还影响电解液浸润速度，进而影响化成质量与批次一致性。也就是说，浆料脱泡不彻底，损失会一路传递到电芯终检。

二、批次脱泡与连续产线的矛盾

传统思路是搅拌罐批次真空脱泡：一罐一罐抽真空处理。问题在于产线是连续的——涂布机不停，脱泡罐却要"处理一批、等待一批"，中间需要中转罐衔接，浆料在中转与等待中又会回吸空气、出现沉降。产能量级上来之后，批次脱泡成了整线提速的瓶颈。行业更主流的方向，是把脱泡从"离线工序"变成"在线工序"：浆料边输送、边脱泡，出料即达标，直接对接涂布。

三、天行健机电卧式连续在线脱泡解决方案

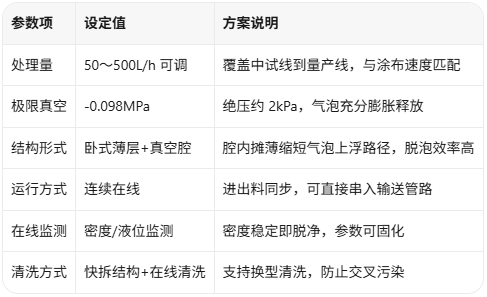

天行健机电针对锂电池浆料的产线工况，提供卧式连续在线脱泡机：浆料经泵送进入卧式真空脱泡腔，在腔内被摊铺成薄层，在负压环境下气泡膨胀脱出，经消泡分离后由出料泵连续送出，全程密闭、无人接触空气。解决方案要点：

四、中试过程与结果

某锂电池企业（正极油系浆料，固含量 70wt%、粘度约 8000mPa·s）在产线旁搭中试旁路验证：同一批浆料分流，一路按原工艺批次脱泡，一路过卧式连续在线脱泡机后直供涂布。本次中试实测：在线脱泡组浆料密度提升约 2.0%，涂布湿膜镜面光洁、烘干后针孔基本消除，面密度 CPK 较批次组提升明显，且浆料从脱泡到涂布全程不接触空气，杜绝了中转回气。客户据此确定在二期产线按"真空搅拌制浆+在线连续脱泡"的架构布局。

五、技术解读

在线脱泡效率的关键在于"薄"与"连续"：卧式腔内把浆料摊成薄层，气泡上浮路径从罐内数十厘米缩短到毫米级，配合约 2kPa 的绝对真空让气泡体积膨胀数十倍，几十秒的过腔时间即可完成脱泡；连续运行则避免了批次切换的等待与中转污染。对产线而言，它相当于在管路中加了一段"过路即脱净"的稳定环节，产能不再被脱泡卡脖子。

六、FAQ

问：水系负极浆料和油系正极浆料都能用吗？

答：都适用。水系浆料起泡倾向强，在线脱泡尤其见效；油系浆料粘度偏高，可通过调整过腔流量与真空度匹配。建议以实际来料做中试验证后再固化参数。

问：设备接入现有产线要改动大吗？

答：不大。卧式连续在线脱泡机串接在输送泵与涂布机头之间的管路上，进出料口对接即可，通常以旁路方式先行验证、再切主管路，不影响现有生产节奏。

问：换型清洗麻烦吗？

答：脱泡腔采用快拆结构并支持在线清洗（CIP），正负极换产或不同配方切换时按规定流程清洗验证即可，防止交叉污染，清洗规程可随设备一并固化。

锂电池浆料的气泡问题，瓶颈不在"能不能脱"，而在"能不能跟上产线"。把脱泡做成在线连续工序，是规模化产线提质提量的现实路径——天行健，让品质成为必然。有试样需求的朋友，可在公众号回复"试样"获取实测方案。
