锂电池正负极立式连续在线脱泡机工厂推荐

动力与储能电池的竞争进入"每瓦时成本"时代，浆料工序的每一分良率损失都在放大。正负极浆料在制浆环节裹入的气泡，是涂布针孔、面密度波动、露箔报废的源头之一；而负极水系浆料中 CMC、SBR 带来的强起泡倾向，又让这个问题在负极线上格外顽固。选对脱泡设备、选对设备工厂，正在成为电芯厂与设备商共同的课题。这篇文章讲清正负极浆料的气泡难点，并给出天行健机电的立式连续在线脱泡解决方案。

一、正负极浆料的气泡难点

正极侧，油系浆料（NMP 体系）固含量高、粘度大，高粘度把气泡"锁"死在浆料内部，静置几小时都排不干净；PVDF 粘结剂的长分子链还会稳定气泡壁，让小气泡长期悬浮不破。负极侧，水系浆料里 CMC 作为增稠剂本身降低液体表面张力，SBR 乳液则是典型的表面活性剂，两者叠加使负极浆料的起泡倾向远强于正极——同样的搅拌强度，负极卷气量成倍增加。

更棘手的是两类浆料"同线不同性"：正极怕氧化、对金属离子敏感，负极水系易发酵起泡、存放窗口短。气泡残留的后果则一致——涂布湿膜针孔与划痕、烘干后面密度 CPK 下降、露箔报废，缺陷发生在涂布段、损失记在电芯段，后道无法修补。

二、为什么选择立式连续在线脱泡

行业解决思路已经从"批次脱泡"走向"在线脱泡"。在结构形式上，立式连续在线脱泡机对正负极产线有三个天然优势：其一，浆料在立式腔体内沿壁面成膜下行，重力辅助摊薄，成膜均匀性对粘度波动的容忍度高，正负极浆料粘度差异大也不易断膜；其二，立式结构腔体无水平死区，停机残料少、清洗快，正负极换产或同厂多配方切换时交叉污染风险低；其三，立式占地小，进料在上、出料在下，与浆料输送的立面布置天然匹配，旧线改造容易落位。

三、天行健机电立式连续在线脱泡解决方案

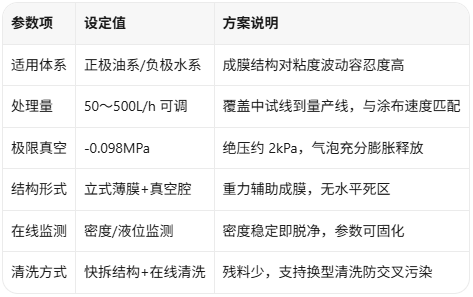

天行健机电针对锂电池正负极浆料特性，提供立式连续在线脱泡机：浆料经泵送进入立式真空脱泡腔，沿腔内壁成薄膜下行，在负压环境下气泡膨胀脱出，脱泡后的浆料由底部出料泵连续送出，全程密闭运行。解决方案要点：

四、中试过程与结果

某锂电池企业（负极水系浆料，固含量 52wt%、粘度约 4000mPa·s，起泡性强）在产线旁搭中试旁路验证：同一批浆料分流，一路按原工艺批次脱泡，一路过立式连续在线脱泡机后直供涂布。本次中试实测：在线脱泡组浆料密度提升约 2.2%，涂布湿膜镜面光洁，烘干后针孔基本消除，面密度 CPK 明显改善；此前批次工艺中常见的"中转回气"问题同步消失。客户据此确定在正负极两条产线均按"真空搅拌制浆+立式在线连续脱泡"架构布局。

五、技术解读

立式在线脱泡的效率来自"薄膜+逆流"：浆料沿壁成膜下行，气泡在约 2kPa 的绝对真空中体积膨胀数十倍，脱出后上行逸出腔体，浆料下行、气泡上行的路径天然分离，几十秒过腔即完成脱泡；重力辅助成膜则让高粘正极与低粘负极共用同一套结构逻辑，只需按浆料特性调整流量与真空度。对工厂而言，它相当于给产线加了一段"过路即脱净、双极通用"的标准模块。

六、FAQ

问：立式和卧式连续在线脱泡机怎么选？

答：两者脱泡原理一致。立式占地小、无水平死区、换产清洗更方便，适合正负极多配方切换与旧线改造；卧式管路衔接更灵活。建议以现场布置与换产频率为准，也可以带来料做中试验证后决策。

问：正极浆料会不会引入金属污染？

答：接触浆料部位采用不锈钢并可选耐腐涂层，加工后内表面抛光处理，避免残留死角；正极线可按需要配置洁净等级更高的版本，具体以中试验证结果为准。

问：负极水系浆料起泡那么强，一台设备够用吗？

答：起泡倾向强意味着脱泡收益更明显。中试实测负极浆料密度提升约 2.2%；若单线产量大，可按处理量选型或多台并联，产线布局阶段即可规划。

锂电池正负极浆料的气泡问题，正解是把脱泡做成"在线、连续、双极通用"的标准工序——天行健，让品质成为必然。有试样需求的朋友，可以联系18898765349。
