水性涂料小型消泡器工厂推荐：起泡与针孔困扰源头消泡实测

水性涂料因低VOC、施工友好，正从建筑内外墙走向汽车修补、木器、工业防腐等高装饰场景。但涂料厂一聊起水性体系，几乎都绕不开一个老问题——气泡。气泡藏在调漆罐里、跟着涂料上墙、干燥后变成针孔、鱼眼、缩孔，外观批次返工、投诉不断。本次试样实测，来自华东一家水性工业漆厂：研磨后调漆段嵌入天行健机电TN-JB50小型真空消泡机（1L桶容）后，涂料含气率从2.8%降到0.15%，涂膜针孔率下降近九成，返工率由12%压到2%。

一、水性涂料的气泡困扰，卡在三道工序

复盘这家涂料厂的工艺，气泡缺陷集中在三处：

①研磨分散段夹气。钛白粉、填料浆高速分散时大量裹入空气，胶液含气率高达2~4%，直接影响涂料细度、光泽与遮盖力，沉降后还会冒泡再生成；

②调漆段泡沫密集。水性体系含润湿剂、流平剂，本身就是"易起泡配方"，再加倾倒与搅拌，调漆罐长期冒泡——肉眼可见的"会呼吸"的涂料；

③施工段持续起泡。滚涂、喷涂过程带入气泡，涂膜干燥后留下针孔与鱼眼，外观批次性波动，返工拉高成本。

二、试样方案：把消泡嵌进调漆段

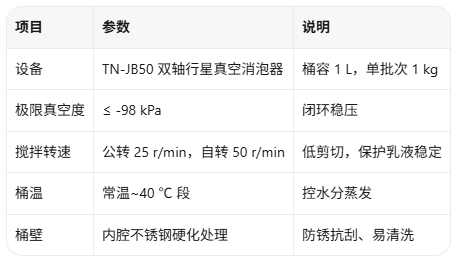

针对"先把胶液本体气源清零、再让施工段少带入"的思路，本次试样用天行健机电TN-JB50双轴行星真空消泡器（1L桶容），行星搅拌加刮壁、真空与搅拌联动；单批次装料1kg，做小试验证。

三、试样过程与结果

试样采用水性丙烯酸工业漆体系，分两组：A组沿用原工艺——调漆罐搅拌后静置30min灌装；B组把调漆后的胶液送入TN-JB50，真空爬升至-98kPa保压10min，低速公转辅助排气，再灌装。两组用同批次乳液、钛白粉与助剂，同一条涂膜试板线，统一送含气率检测与涂膜外观评级。

从涂膜外观对比看，A组试板可见多颗针孔与鱼眼，色相分布略发花；B组试板平整光滑、色相均匀，干燥后未出现缩孔与麻点。

四、技术解读：水性涂料为什么"靠真空、不靠狠搅"

其一，真空下气泡自行膨胀破裂。-98kPa环境下，水性胶液里的微气泡体积膨胀数十倍，主动上浮破裂，低速公转只负责把深层气泡"翻"到液面附近——这是"温和排净气"的本质。其二，行星加刮壁避开高剪切起泡。水性乳液怕剪切，传统高速分散桨本身就在"造泡"，行星搅拌无高剪切桨叶，配合刮壁把挂料带回主流场，桶壁不再藏气回吐。其三，常温段保护乳液与水分。水性体系40℃以内控温，远离水的剧烈沸腾区间，闭环节制真空爬升速率，水分蒸发损失＜0.3%，配方不漂移。

五、FAQ

Q1：水性涂料含水，真空下会不会把水分抽干、配方走样？

不会。本次试样常温~40℃段操作，远低于水的剧烈沸腾区间；设备闭环节制真空爬升速率，水分蒸发损失实测＜0.3%，配方固体分与黏度均稳定。

Q2：小型消泡器单次只能做1kg，工厂用得起来吗？

用得起。TN-JB50（1L桶容）做试样与配方定型，工艺曲线（真空度、转速、温度、保压时间）确认后，可平移到10L、50L桶容机型做试产与量产，真空与温控逻辑一致。

Q3：水性体系加了消泡剂，还需要真空脱泡吗？

两者维度不同。消泡剂解决涂料配方层面的泡沫倾向，真空脱泡解决生产中裹入的空气——针孔与鱼眼的真正源头。建议配方消泡与真空脱泡并行使用，涂膜外观稳定性更佳。
